當前位置： 主頁 > 產品展示 > 過濾器系列 >
Y型過濾器是輸送介質的管道系列不可缺少的一種裝置,，通常安裝在減壓閥、泄壓閥,、定水位閥或其它設備的進口端,，用來消除介質中的雜質,，以保護閥門及設備的正常使用。該過濾器具有結構,，阻力小,，排污方便等特點,。適用介質可為水，油,、氣,。可按用戶要求制作濾網,，其外型基本相同（Y型）,，內部件全部采用不銹鋼，堅固耐用,。當需要清洗時,，只要將可拆卸的濾筒取出，去除濾出的雜質后,，重新裝入即可,，使用維護極為方便。該過濾器體形小,、濾眼細,、阻力小、效果高,、安裝檢修方便,、成本低、并排污時間短,，對一般小型號者，只需5-10分鐘,。
一般通水網為18-30目/cm2,，通氣網為40-100目/cm2，通油網為100-300目/cm2,。
主要技術參數
| 殼體材質 | 黃銅 | 碳鋼 | 不銹鋼 |
| 公稱通徑 | 15～500mm | ||
| 濾框?yàn)V網材質 | 不銹鋼 | ||
| 密封件材質 | 耐油石棉,、丁腈橡膠、聚四氟乙烯 | ||
| 工作溫度（℃） | -30~380 | -80~425 | -80~450 |
| 公稱壓力（MPa） | 1.6~10（150Lb~600Lb） | ||
| 過濾精度（目/in） | 10~300 | ||

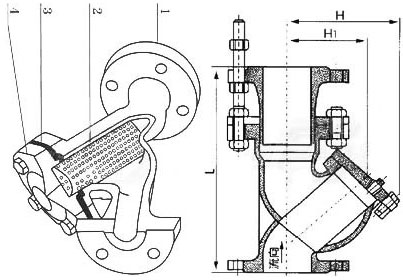

1.閥體 2. 濾芯網 3.密封件 4.濾網蓋
外形尺寸
| DN | 英寸 | L | H1 | H | 拉桿伸縮過器 | 參考重量kg | |
| 15 | ½ | 125 | 70 | 150 | L | H | 2 |
| 20 | ¾ | 145 | 70 | 150 | 3 | ||
| 25 | 1 | 160 | 80 | 160 | 3.8 | ||
| 32 | 1¼ | 180 | 90 | 180 | 6 | ||
| 40 | 1½ | 200 | 100 | 240 | 7.2 | ||
| 50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
| 65 | 2½ | 260 | 165 | 350 | 350 | 165 | 17 |
| 80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
| 100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
| 125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
| 150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
| 200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
| 250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
| 300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
| 350 | 14 | 700 | 640 | 1150 | 312 | ||
| 400 | 16 | 800 | 700 | 1360 | 500 | ||
| 450 | 18 | 850 | 790 | 1480 | 700 | ||
| 500 | 20 | 900 | 875 | 1650 | 900 | ||
分類說明
本過濾器有殼體,、排污蓋,、濾芯、濾網等組成,。網眼總面積是入口管首截面積的3-4倍,。
用于管道清除輸送介質：熱水、冷水,、蒸汽,、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品,，為了清除系統中的機械雜質,，使設備和管道免受堵塞和磨損,，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備,，如:蒸汽儀表,、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱,。
油過濾器該主品濾眼密度有多種,。例如：64孔、200孔,、300孔/Cm2,。用于各種輸油管道上一切設備。例如:油泵,、油鍋爐前均需安裝,，在額定流速下壓損為0.05-0.1米水柱。

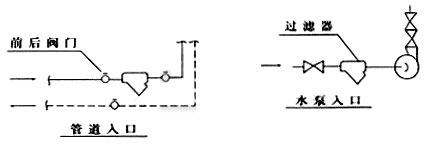

安裝示例
