磁翻板液位計
時間：2013-11-24 16:08

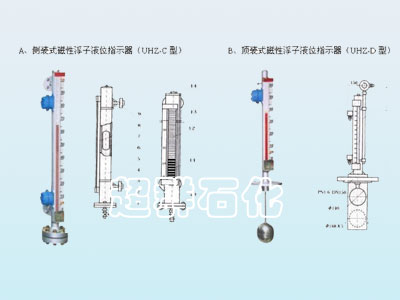

| 1,、排污閥 | 8,、標尺器 |
| 2、簡體下法蘭蓋 | 9,、連接上法蘭 |
| 3,、簡體下法蘭 | 10、螺栓 |
| 4,、連接下法蘭 | 11,、標尺 |
| 5、簡體 | 12,、指示器具 |
| 6,、浮子室 | 13、導管理體制 |
| 7,、浮子 | 14,、封頭螺釘 |
主要用途：
磁翻板液位指示器是以磁浮子為測量元件，經磁系統耦合將被測介質液位傳遞至批示器的液位和界位測量儀表,。磁翻板液位指示器安裝在罐（桶槽）外側或上面,，用以指示和控制罐（桶槽）內的封形式可根據需要加裝排污閥。接續法蘭可接受定制液位高度的一種控制儀表,，指示器由磁性色片組成,，當本體管內的磁性浮球隨液位上升時色片翻轉，即可顯示液位高度,。也可在本體管上加裝磁性開關或遠傳變送器,，輸出開關信號或模擬量信號。
技術參數：
|
產品名稱 Products Name |
Installation on tank shell Magnetic Level Gage |
頂裝式指示器 Installation on tank |
| 主體材質 Body Material | SS304,、SS316,、Lining | SS304、SS316,、Lining |
| 標尺導管材質 Ruler conduit Material | 鋁合金 Alumininm | 鋁合金 Alumininm |
| 浮子材質 Float Material | 鈦合金 Titanium | 鈦合金 Titanium |
| 測量范圍 Measuring range | 300-15000mm | 0~3000mm |
| 指示精度 Accuracy | ±10mm | ±10mm |
| 介質溫度 Operating temperature | -80-350℃ | -40-350℃ |
| 介質密度 Liquid density | ≥0.45g/cm3 | ≥0.79g/cm3 |
| 公稱壓力 Nominal pressure | 0.6~1.6Mpa | 0.6~1.6Mpa |
| 法蘭標準 Flange standard | HG20594-97 DN20-50 | HG20594-97 DN150 |
| 遠傳距離 Transmission distance | 0-3000km | 0-3000km |
| 限位報警器 Alarm | 220V AC50Hz | 220V AC50Hz |
法蘭標準：GB,、HG,、SH、HGJ,、JB,、ANSL、JIS等標準,。（用戶指定,，請注明壓力等級）
訂貨須知：
訂貨時請注明產品尺寸、操作壓力及材質,。
當需要其他標準法蘭、材質或操作壓力時,，請在訂貨時注明
