當前位置: 主頁 > 產品展示 > 視鏡系列 >
主要用途:
視鏡用于石油,、化工及其它工業設備窺視裝置上,,以觀察設備內部物料操作情況,。材料有不銹鋼、碳鋼、襯里等。最高使用壓力為25kgf/cm2,允許介質溫度為0-200℃。視鏡玻璃材質為鋼化硼硅玻璃,,鋼化硼硅玻璃色度溫差為180℃。
技術參數:
殼體材質 Body |
視窗材質 Glass Material |
S密封件 Seal Material |
工作溫度(℃) Ambient Temperature |
操作壓力 Operating Pressure |
連接方式 Joint type |
允許急變溫度(℃) |
碳鋼 CS 不銹鋼 304 不銹鋼 316L 玻璃鋼 FRP |
鋼化硼硅玻璃 Borou Silicom |
丁腈橡膠 NBR 聚四氟乙烯 PTFE |
-10~250℃ | 0.6~2.5MPa | 螺紋連接 Threaded 法蘭連接 Flangejoint 對焊連接 ButtWelding joint |
<60℃ |
石項玻璃 Quartz glass |
-30~800℃ | 0.6~1.0 MPa | ||||
鈉鈣玻璃 Natrium & Calcium |
0~80℃ | 0.6~1.0 MPa |
法蘭標準:GB,、HG,、SH、HGJ,、JB,、ANSL、JIS等標準,。(用戶指定,,請注明壓力等級)
制造、檢測標準:參照“HGS07-105-106壓力容器視鏡”設計制造和驗收,。

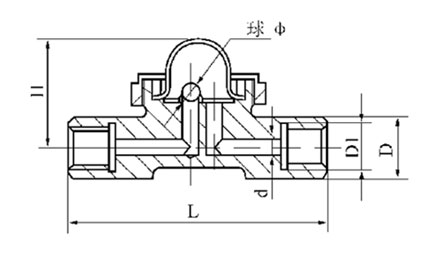

絲口式的要參數:
IN | DN | L | H | D | D1 | D2 |
½" | 15 | 130 | 65 | 80 | 65 | 50 |
¾" | 20 | 130 | 65 | 80 | 65 | 50 |
1" | 25 | 130 | 65 | 80 | 65 | 50 |
1¼" | 32 | 160 | 80 | 100 | 80 | 65 |
1½" | 40 | 160 | 85 | 100 | 80 | 65 |
2" | 50 | 170 | 85 | 100 | 80 | 65 |
訂貨須知:
1,、訂貨時請注明產品尺寸、操作壓力及材質,。
2,、當需要其他標準法蘭、材質或操作壓力時,,請在訂貨時注明,。
